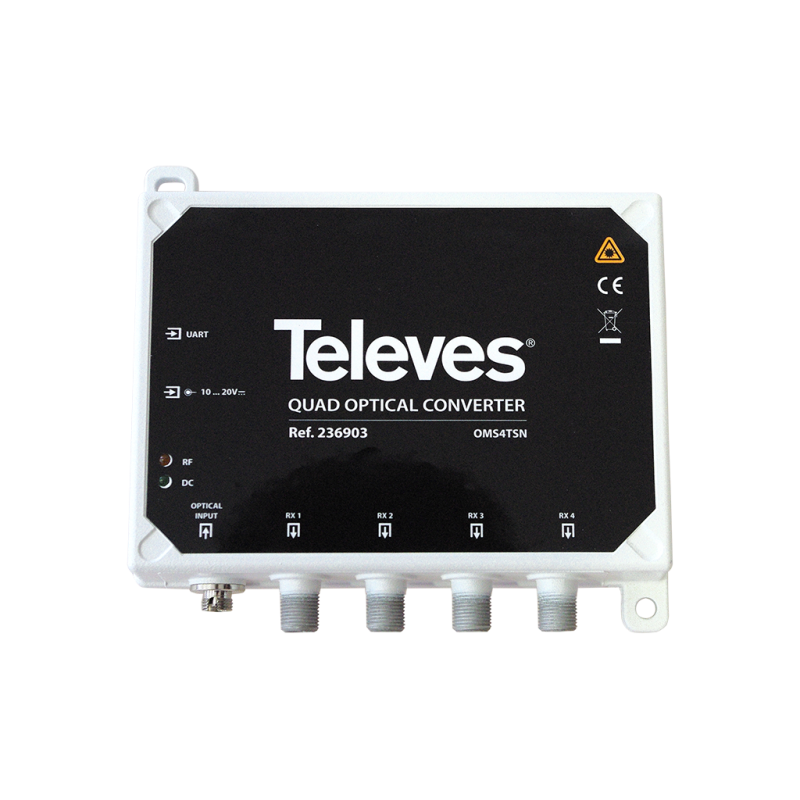

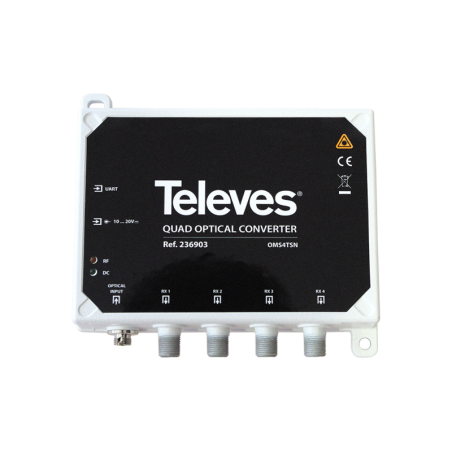

236903 Optical Converter Quad MDU/TDT

Περιγραφή:

Το TELEVES 236903 είναι μετατροπέας Δορυφορικού και Επίγειου τηλεοπτικού σήματος απο οπτική ίνα σε 4 τερματικές εξόδους RF με QUAD SAT IF και DTT σήμα. Με έξοδο ομοαξονικού F-θηλυκό.


Τεχνικά χαρακτηριστικά:

ΕΙΣΟΔΟΣ ΟΠΤΙΚΗΣ ΙΝΑΣ
- Μήκος κύματος nm 1100 to 1650
- Απώλειες επιστροφής dB 45
- Ισχύς σήματος οπτικής εξόδου dBm Ελαχ. -15 Μεγ. 0

ΕΞΟΔΟΣ ΔΟΡΥΦΟΡΙΚΟΥ (QUAD)
- Horizontal High MHz 1100 - 2150
- Vertical High MHz 1100 - 2150
- Horizontal Low MHz 950 - 1950
- Vertical Low MHz 950 - 1950
- Απώλειες επιστροφής dB > 10
- Σύνθετη αντίσταση Ω 75
- Μετάβλητότητα απολαβής στο εύρος μπάντας dB < 7
- Απόρριψη στο Επίγειο dB 30
- Στάθμη εξόδου (Typical) dBμV 75 * (*) Ενδέχεται να δημιουργείται ταλάντωση λόγω της στάθμης μετάδοσης δορυφορικών.

ΕΞΟΔΟΣ DAB / DVB-T
- Συχνοτικό φάσμα RF: MHz 88 - 790 FM 88 - 108 DAB 174 - 240 DTT 470 - 790
- Απώλειες επιστροφής: dB > 10
- Σύνθετη αντίσταση Ω 75
- Μετάβλητότητα απολαβής στο εύρος μπάντας dB < 5
- Απόρριψη στο Δορυφορικό dB 20
- Στάθμη εξόδου (Typical) - FM/DAB/DTT Multiplexes dBμV 1/DAB:76 FM/DTT:76 6/DAB:72 FM/DTT:72.

ΔΙΑΦΟΡΑ
- Τροφοδοσία ρεύματος 10ν εώς 20ν απο τροφοδοτικό AC/DC ή Set Top Box.
- Κατανάλωση ρεύματος mA: 230 @ 10V (RX1 and RX2) 230 @ 10V (RX3 and RX4)
- Θερμοκρασία λειτουργίας C: -15 εως +55
- Είσοδος Οπτικής FC/PC.
- Έξοδοι RF Satellite + DVB-T/DAB: N θηλυκό
- Διαστάσεις 129 x 117 x 27 χιλιοστά
