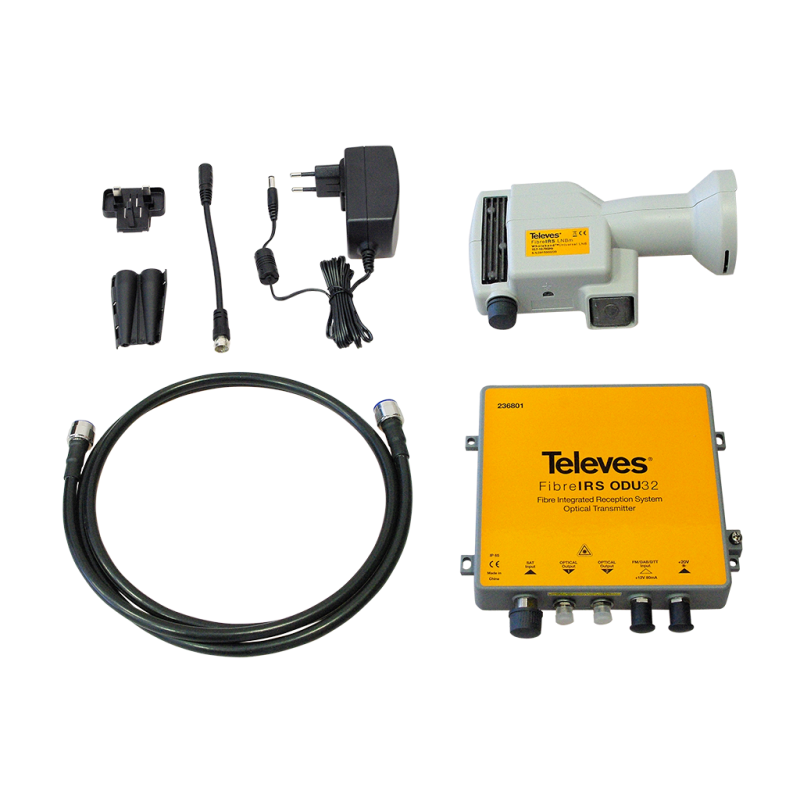

236801 Optical LNB with TDT

Περιγραφή:

Το TELEVES 236801 είναι σέτ μετατροπέα RF/Optical (F - N) - (FC / PC): DAB/UHF-SAT + Offset με AC/DC Adapter. Το σέτ αυτό επιτρέπει την μετατροπή 4 SAT IF bands και μίξη DTT σε δύο εξόδους σήματος οπτικής ίνας. Το LNB έχει έξοδο ομοαξονικού. Η μονάδα μετατροπής συνδυάζει τα SAT IF σήματα απο το LNB μαζί με το Επίγειο σήμα απο την κεραία τα οποία μετατρέπει σε οπτική ίνα με ενσωματωμένη διακλάδωση οπτικής εξόδου 2 δρόμων.


Τεχνικά χαρακτηριστικά:

ΟΠΤΙΚΟ ΣΗΜΑ
- Μήκος κύματος nm 1310
- Ισχύς ανα έξόδο οπτικού σήματος dBm 6 - 8

DAB / DVB-T ΣΗΜΑ
- Συχνότητα εισόδου DAB / DVB-T MHz 217...230 / 470...862
- Σύνθετη αντίσταση Ohm 75
- Στάθμη εισόδου * (DAB πρέπει να είναι χαμηλότερο κατα 15 dB απο το DTT) dBμV 1 channel 70 to 95 * 4 channel 90 8 channel 85
- Απολαβή 15...45 db
- DTT flatness dB In-band 4 In-channel 05
- AGC εύρος dB 25
- Λόγος θορύβου στην μέγιστη απολαβή: dB 10
- Έξοδος dBμV 134
- Απόρριψη (950-2150 MHz) dB 20

ΔΟΡΥΦΟΡΙΚΟ ΣΗΜΑ
- Συχνότητα εισόδου Κάθετη/Οριζόντια πόλωση MHz 950...3000 / 3400...5450
- Σύνθετη αντίσταση Ohm 75
- Στάθμη εισόδου dBμV 96 - 111
- In-band gain flatness db Vertical polarisation 4 Horizontal Polarisation 7 (3 dB slope)
- AGC εύρος (ελάχιστο) db 15
- Λόγος θορύβου στην μέγιστη απολαβή: db 12
- Έξοδος (ελάχιστη) dBμV 129
- Απόρριψη (217-862 MHz) (min) dB 20

ΔΙΑΦΟΡΑ
- Τροφοδοσία ρεύματος (μέσω του ''F'') Vdc 12
- LNB τροφοδοσία ρεύματος (μέσω του ''F'') Vdc 6,2
- Κατανάλωση (μαζί με το optical LNB) mA 500
- Συνδέσεις: έξοδος οπτικής: FC/PC Είσοδος δορυφορικού σήματος: N θηλυκό DVB-T/DAB είσοδος: F θηλυκό Είσοδος τροφοδοσίας ρεύματος: F θηλυκό
- Θερμοκρασία λειτουργίας C: -30 to +60
- Διαστάσεις (Π x Υ x Β) 168 Χ 160 Χ 30 χιλιοστά
