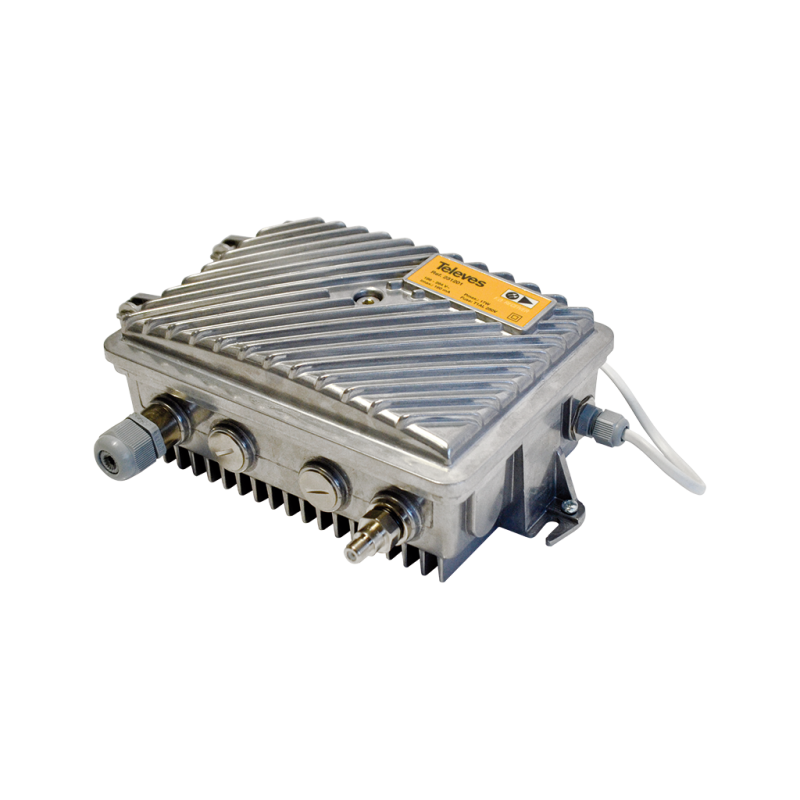

231201 Outdoor Optical RX & Amp RF/FI 220V

Περιγραφή:

To TELEVES 231201 είναι συσκευή ΕΞΩΤΕΡΙΚΟΥ ΧΩΡΟΥ FTTB & FTTC για μετατροπή Οπτικής Ινας σε RF και διανομή μέσω ομοαξονικού στο τηλεοπτικό δίκτυο με μονή κατεύθυνση. Μέσω ένδειξης LED η συσκευή παρέχει οπτική ένδειξη στάθμης εισόδου σήματος και έχει ξεχωριστά ρυθμιστικά ισοστάθμισης και εξασθένισης για το RF και το IF. Ένα υβριδικό κύκλωμα στην έξοδο παρέχει υψηλή στάθμη ισχύος. Επίσης διαθέτει έξοδο τέστ για δοκιμές χωρίς διακοπή της παροχής σήματος στο δίκτυο.


Τεχνικά χαρακτηριστικά:

Οπτικό σήμα:

- Εύρος μήκους κύματος nm 1200 - 1600
- Απώλειες επιστροφής dB -40
- Ευρος ισχύος σήματος οπτικής εισόδου (συνιστώμενη) dBm -5 ...... +2
- Μέγιστη μόνιμη στάθμη οπτικού σήματος εισόδου dBm +3

RF σήμα:<

- Έυρος συχνοτήτων MHz 87 - 862 950 - 2150
- Σύνθετη αντίσταση Ohm 75
- Απώλειες επιστροφής εξόδου RF (τυπ.) dB >10 [87 - 862] >75 [950 - 2150]
- Εξασθενητης μεταξύ σταδίων μετατροπής (τυπ.) dB 0 - 20
- Ισοστάθμιση (τυπ.) dB 0 - 15 [87 - 862] 0 - 10 [950 - 2150]
- Flatness (typ.) dB ±1.5 [87 - 862] ±3 [950 - 2150]
- Στάθμη σήματος εξόδου 42 CH Cenelec (*) (CSO >60 dB typ.) (CTB >60 dB typ.) dBμV 104 [87 - 862] (* = Μέτρηση με μετάδοση οτικού σήματος με 88 dBμV ±1.5 [συσκευή μέτρησης βαθμονομημένη με έξοδο 104 dBμV] και διανομή με splitter 4 εξόδων και σύνδεση της μίας στον δέκτη οπτικού σήματος.)
- Στάθμη εξόδου DIN VDE0855/12 (typ.) dBμV 120 [950 - 2150]
- C/N για αναλογικά κανάλια (*) dBc>45 [87 - 862]
- Έξοδος Test εσωτερικά dB -25 ±1.5 [87 - 862] -27 ±1.5 [950 - 2150]

Γενικά:

- Τροφοδοσία: V~ 196 - 264
- Κατανάλωση μέγιστη Amp 0.18
- RF σύνδεση F-PG 11
- Οπτική Ίνα σύνδεση SC/APC
- Διαστάσεις (Μ x Υ x Π) χιλ. 232 x 90 x 140
- Υλικό κελύφους: Αλουμίνιο
- IP61
- Θερμοκρασία λειτουργίας C -5 ... +45
- Εγγύηση: 2 χρόνια
