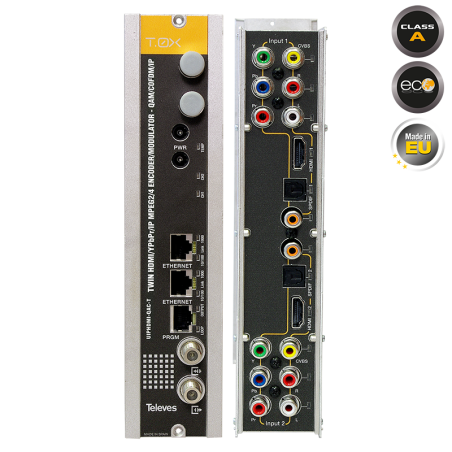

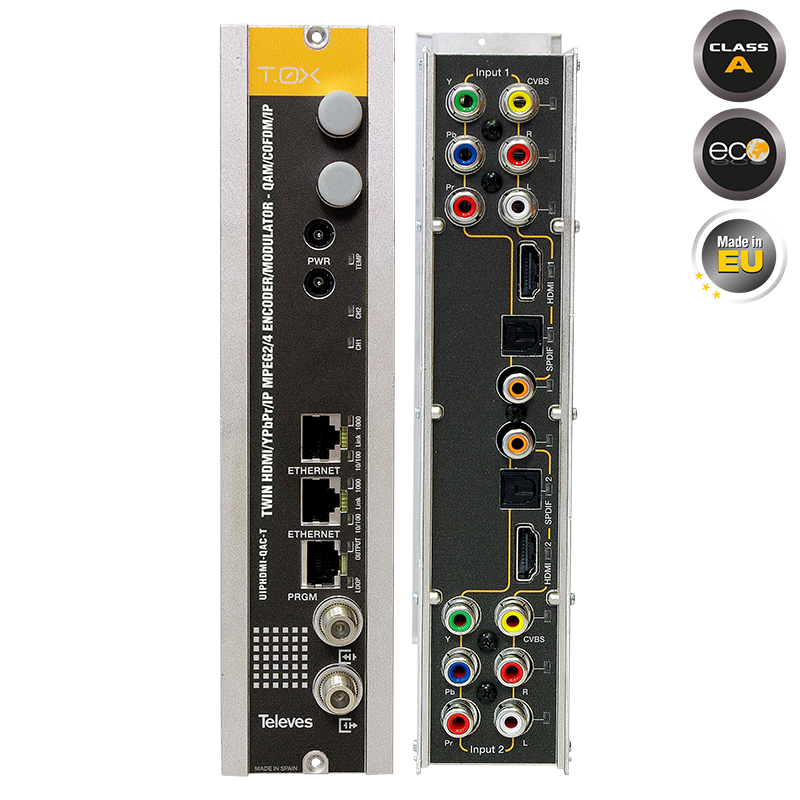

563852 T.0X TWIN IP/HDMI-COFDM/QAM/IP Modulator

Περιγραφή:

To Επαγγελματικό 2-κάναλο 563852 MODULATOR HDMI/YPbPr/IP MPEG2/4 σε QAM/COFDM/IP της TELEVES δέχεται είσοδο 2 καναλιών Audio/Video με HDMI/YPbPr/IP σήμα απο πηγές όπως δέκτες επίγειοι ψηφιακοί και δορυφορικοί κάμερες DVR/NVR Η/Υ κ.α. και παράγει στην έξοδο ''μπουκέτο'' 2 καναλιών ΙΡ COFDM DVB-T (DTT) / DVB-C (QAM) σε επιλεγόμενο format MPEG-2 / H264 (MPEG-4 AVC) (HDTV) και Audio Dolby Digital AC-3. O προγραμματισμός γίνεται μέσω προγραμματιστή 7234 ή με χρήση του ενσωματωμένου σε κάθε μονάδα λογισμικού Web Server. Μέσω του Web Server μπορεί να διεξαχθεί τοπικός ή/και απομακρυσμένος έλεγχος και προγραμματισμός μέσω Internet. Το 563852 έχει υψηλή στάθμη εξόδου (εώς 115dBμV ή 103dBμV με χρήση του loop-through) επιτρέποντας διανομή ακόμα και χωρίς κεντρικό ενισχυτή. Επιπλέον ως συσκευή της Επαγγελματικής σειράς modules Τ.0Χ έχει οικολογική λειτουργία με πολύ χαμηλή για τα δεδομένα του κατανάλωση. H συσκευασία περιέχει και καλώδιο LAN.

Παραδείγματα Εφαρμογών επιλεγόμενα μέσω του ενσωματωμένου λογισμικού:
1) Είσοδος 1 ή 2 HDMI σημάτων έξοδος του TS σε σήμα IP και COFDM DVB-T /QAM ταυτόχρονα. Η έξοδος IΡ μπορεί να είναι είτε SPTS είτε MPTS.
2) Είσοδος IP και έξοδος του TS σε COFDM DVB-T /QAM. Το πλήθος των παρεχομένων υπηρεσιών-καναλιών στην έξοδο εξαρτάται απο το bitrate τους παράμετρος η οποία παρακολουθείται απο το λογισμικό του module με επιπλέον σχετική ένδειξη LED στην έξοδο της μονάδας.


Τεχνικά χαρακτηριστικά:

ΕΙΣΟΔΟΙ
- VIDEO: 2 σετ - 3x RCA για Video (Y Pb Pr) 2 σετ - 1x RCA για CVBS Video
- AUDIO: 2 σετ - 2x RCA για αναλογικό Audio (L R) 2 σετ - 1x RCA για Ψηφιακό Audio 2 σετ - 1x Toslink για Ψηφιακό Audio (Optical).
- FULL HIGH DEFINITION VIDEO/ΑUDIO: 2x HDMI θύρες QAM ''F'' θηλυκό (είσοδος μίξης loop-through)
- IP MULTICAST 2x RJ45 (UDP ή RTP)

ΚΩΔΙΚΟΠΟΙΗΣΗ
VIDEO
- Σημα Εξόδου: MPEG-2 ή MPEG-4/H.264 επιλεγόμενο.
- Ανάλυση: 480i 480p 576i 576p 720p 1080i & 1080p (1080p μόνο με επιλογή MPEG-4 video codec) Υποστηρίζει και αυτόματη ανίχνευση ανάλυσης του σήματος εισόδου.
- Aspect Ratio 4:3 16:9 και απλή διέλευση GOP 10 12 15 16 18 20 24 or 30s Transport rate: Μεταβλητό Video bit rate: Μεταβλητό.

AUDIO
- Format εξόδου: Dolby Digital AC-3 (μόνο διέλευση digital) ή MPEG1 Layer2 (αναλογική είσοδος ή HDMI ασυμπίεστο PCM audio) Sampling rate kHz 48 Βitrate εξόδου Audio: Μεταβλητό

ΕΞΟΔΟΣ RF
- Συνδεση: 1x ''F'' θηλυκό Εύρος συχνότητας MHz 46 ... 862
- Στάθμη εξόδου (μέγιστη) dBμV +115 (+103 με χρήση του loop-through)
- MER dB >40 (typ) Spurious dBc -60 I/Q Phase Error <1 I/Q Amplitude Imbalance % <1

- ΕΞΟΔΟΣ IP: SPTS MULTICAST ή MPTS Θύρες 2x RJ45 (UDP ή RTP)

- ΕΞΟΔΟΣ COFDM/DVB-T
- Format διαμόρφωσης QPSK 16QAM 64QAM Guard Interval 1/4 1/8 1/16 1/32 FEC 1/2 2/3 3/4 5/6 7/8
- Εύρος μπάντας MHz 6 7 8 Cell_id Επεξεργάσιμο Στάδια συχνότητας: KHz 125 / 166

- ΕΞΟΔΟΣ QAM/DVB-C Διαμόρφωση: 16 32 64 128 256 BaudRate Mbaud 69 Roll-off % 15 Code: Reed Solomon Spectrum: Normal / Inverted στάδια συχνότητας: KHz 250

ΠΑΡΑΜΕΤΡΟΙ PSI
- Transport Stream ID: Επεξεργάσιμο Original Network ID: Επεξεργάσιμο
- Network ID: Επεξεργάσιμο Logical Channel Number: Επεξεργάσιμο
- NIT έκδοση: Χειροκίνητα / Αυτόματα SDT έκδοση: Χειροκίνητα / Αυτόματα
- Τύπος LCN: Generic / UK / NorDig V1 / NorDig V2 Ονομασία Δικτύου: Επεξεργάσιμη Service PID: Επεξεργάσιμο Service Name: Επεξεργάσιμο Service ID: Επεξεργάσιμο

ΔΙΑΧΕΙΡΙΣΗ / ΕΛΕΓΧΟΣ
- Τοπική διαχείρηση-προγραμματισμός: Μέσω του 7234 LCD προγραμματιστή.
- Τοπική επίβλεψη κατάστασης: Με διαφορετικού χρώματος φωτισμό LED ανάλογα με την κατάσταση στα: LOOP OUTPUT TEMP CH1/CH2 Ethernet.
- Απομακρυσμένη επίβλεψη: Μέσω web interface έλεγχος κατάστασης διαχείρηση συναγερμοί αναβάθμιση λογισμικού. Έλεγχος modulator headend: μέσω διαδοχικής σύνδεσης Daisy-chain.

ΓΕΝΙΚΑ
- Τροφοδοσία: Vdc24 Κατανάλωση W<20.4 θερμοκρασία περιβάλλοντος λειτουργίας: 0...+45 βαθμοί C
