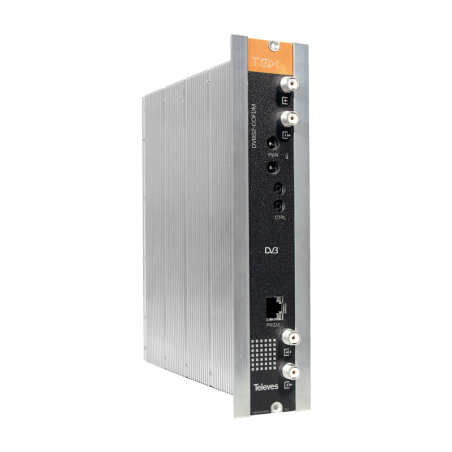

563101 T.0X DVB-S2 to COFDM

Περιγραφή:

To 563101 είναι μεταφορέας διαμόρφωσης απο DVB-S2 σε COFDM. Λαμβάνει δορυφορικό transponder σε DVBS (QPSK) ή DVBS2 (QPSK/8PSK) διαμόρφωση και το αποδιαμορφώνει δίνοντας ένα ''πακέτο'' σήματος MPEG-2. Το TS διαμορφώνεται σε COFDM format και μετατρέπεται σε κανάλι εξόδου (UHF/VHF).Οι ρυθμίσεις του TS είναι σύμφωνες με τις απαιτήσεις του DVB-T για την γρηγορη ανίχνευση απο τα STB και απο αυτά με σταθερό symbol rate.


Τεχνικά Χαρακτηριστικά:

- Οι υπηρεσίες MUX αφαιρούνται για να αποφεύγεται η

ανίχνευση/φορτωμα τους απο τα STB.
- Ρυθμιζόμενος αναγνώστης TS στο πινάκιο ΝIT.
- Υπάρχει δυνατότητα να αντικατασταθεί η περιγραφή
του δορυφορικού με αυτή του DTT για καλυτερη υπηρεσία της ανίχνευσης του STB
- Ποσοστό ολοκλήρωσης ανα υπηρεσία και για το σύνολο MUX COFDM
επιτρέποντας την βελτιστοποίηση του όγκου εξοδου
- Λειτουργία LCN (Logical Channel Number) για διευκόλυνση της ταξινόμησης
των λειτουργιών του STB.

ΑΠΟΔΙΑΜΟΡΦΩΣΗ ΔΟΡΥΦΟΡΙΚΟΥ
- Input frequency 950-2150 MHz
- Symbol rate 10-30 Mbaud (QPSK-8PSK)
- Frequency steps 1 MHz
- Input connectors and output F female
- Input impendance 75 ohm
- LNB power supply 13/17V/OFF 22 Khz (ON/OFF)
- Through loss <15 dB typ.
- Modulation DVB-S2 (QPSK 8PSK) DVB-S (QPSK)
- Internal FEC LDPC (9/10 8/9 5/6 4/5 3/4 2/3,3/5 1/2 1/4 1/3

2/5
- External FEC BCH (Bose-chaudhuri-hocquenghem)
- Roll-off factor 20% 25% 35%
- Input VSWR 10 dB min.

ΔΙΑΜΟΡΦΩΣΗ COFDM
- Modulation format QPSK 16QAM 64QAM
- Guard Interval 1/4 1/8 1/16 1/32
- FEC 1/2 2/3 3/4 5/6 7,8
- Bandwidth 7 MHz 8 MHz
- Scrambling DVB ET300744
- Interleaving DVB ET300744
- Cell_id Selectable
- Output spectrum Normal /Inverted (Select)

ΕΞΟΔΟΣ RF
- Output frequency 45-862 MHz/474-858 MHz (UHF)
- Frequency steps 166 KHz
- Maximum output level 80±5 dBμV (prog.)
- Attenuation >15 dB (prog.)
- Through loss <1,5 dB typ.
- Return loss >12 dB typ.
- Input/output connector F female
- Output impedance 75 ohm

ΓΕΝΙΚΑ
- Power supply 24 V
- Comsumption 24V/300 mA
- Protection index IP20
